Скафандр. История и устройство

Скафандр — это не просто костюм. Это космический корабль, повторяющий форму тела. И появился он задолго до первых полётов в космос. В начале ХХ века учёные уже знали, что условия в космосе и на других планетах сильно отличаются от земных. Для будущих космических полётов нужно было придумать костюм, который защищал бы человека от воздействия убийственной внешней среды.

Скафандр — это чудо техники, космическая станция в миниатюре... Вам-то кажется, что скафандр переполнен, как дамская сумочка, но на самом деле всё сделано так компактно, что просто красота... В общем, скафандр мой был похож на первоклассный автомобиль, а шлем — на швейцарские часы.
Роберт Хайнлайн «Имею скафандр — готов путешествовать»

Предтечи скафандра

Название «скафандр» происходит от французского слова, предложенного в 1775 году аббатом-математиком Жаном-Батистом де Ла Шапелем. Естественно, о полётах в космос в конце XVIII века речи не шло — учёный предложил называть так водолазное снаряжение. Само слово, которое можно перевести с греческого примерно как «лодко-человек», неожиданно вошло в русский язык с приходом космической эры. В английском же языке скафандр так и остался «космическим костюмом» (space suit).

Чем выше человек взбирался, тем сильнее назревала необходимость в костюме, который поможет ему сделать ещё один шаг в сторону неба. Если на высоте шести-семи километров достаточно кислородной маски и тёплой одежды, то после десятикилометровой отметки давление падает настолько, что лёгкие перестают усваивать кислород. Чтобы выжить в таких условиях, нужны герметичная кабина и компенсирующий костюм, который при разгерметизации сжимает человеческое тело, на какое-то время заменяя ему внешнее давление.Однако если подняться ещё выше, то не поможет и эта болезненная процедура: пилот погибнет от кислородного голодания и декомпрессионных расстройств. Единственное решение — сделать полностью герметичный скафандр, в котором внутреннее давление поддерживается на достаточном уровне (обычно не менее 40% от атмосферного, что соответствует высоте семи километров). Но и тут хватает проблем: надутый скафандр затрудняет движения, в нём почти невозможно совершать точные манипуляции.

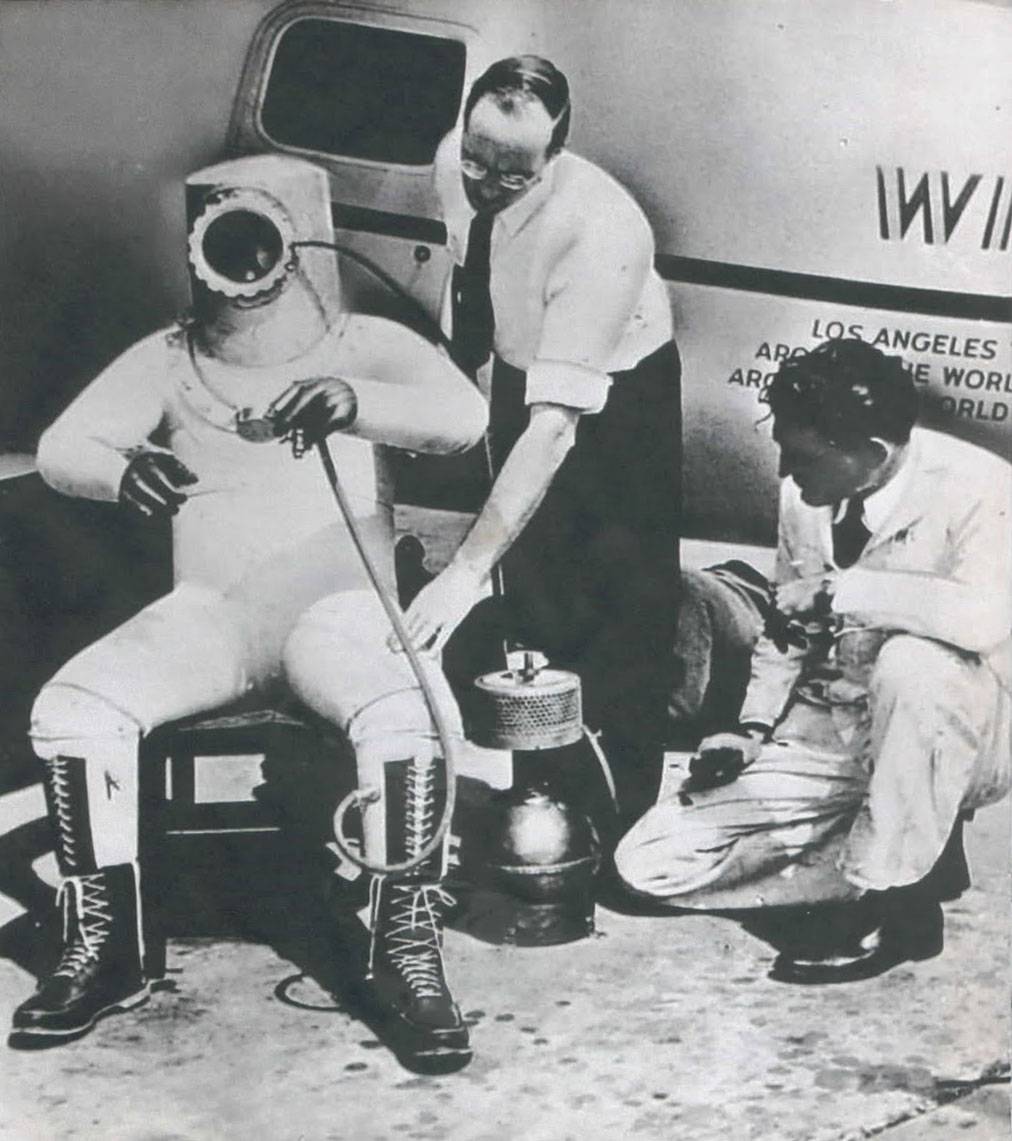

Английский физиолог Джон Холден опубликовал в 1920-е годы серию статей, в которых предложил использовать водолазные костюмы для защиты воздухоплавателей. Он даже построил прототип такого скафандра для американского воздухоплавателя Марка Риджа. Последний испытал костюм в барокамере при давлении, соответствующем высоте 25,6 километра. Однако аэростаты для полётов в стратосфере всегда стоили дорого, и Риджу не удалось собрать средства для установления мирового рекорда с помощью костюма Холдена.В Советском Союзе скафандрами для высотных полётов занимался инженер Института авиационной медицины Евгений Чертовский. В период с 1931 по 1940 год он разработал семь моделей герметичных костюмов. Все они были далеки от совершенства, но зато Чертовский первым в мире решил проблему, связанную с подвижностью. После наддува скафандра пилоту требовалось большое усилие, чтобы просто согнуть конечность, поэтому в модели Ч-2 инженер применил шарниры. Модель Ч-3, созданная в 1936 году, содержала в себе практически все элементы, которые есть в современном космическом скафандре, включая впитывающее бельё. Ч-3 была испытана на тяжёлом бомбардировщике ТБ-3 19 мая 1937 года.

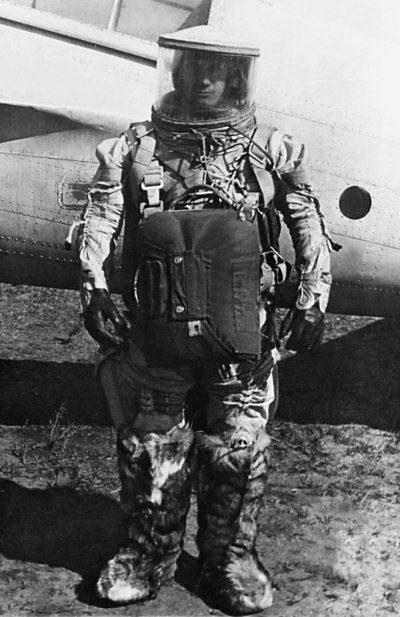

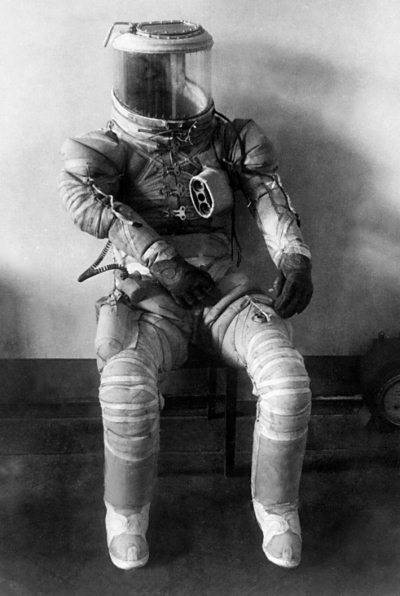

Первые высотные скафандры СССР: Ч-3 (1936) и СК-ЦАГИ-5 (1940)В 1936 году на экраны вышел фантастический фильм «Космический рейс», в создании которого участвовал Константин Циолковский. Кино о грядущем покорении Луны так захватило молодых инженеров Центрального аэрогидродинамического института (ЦАГИ), что они принялись активно работать над прототипами космических скафандров. Первый образец под индексом СК-ЦАГИ-1 был сконструирован, изготовлен и испытан на удивление быстро — всего лишь за один 1937 год.Скафандр и впрямь производил впечатление чего-то внеземного: верхняя и нижняя части соединялись с помощью поясного разъёма; для облегчения подвижности появились плечевые шарниры; оболочка состояла из двух слоёв прорезиненной ткани. На второй модели была установлена автономная регенерационная система, рассчитанная на шесть часов непрерывной работы. В 1940 году на основе полученного опыта инженеры ЦАГИ создали последний довоенный советский скафандр СК-ЦАГИ-8. Его испытали на истребителе И-153 «Чайка».

После войны инициатива перешла к Лётноисследовательскому институту (ЛИИ). Его специалистам было поручено создать костюмы для пилотов авиации, которая быстро покоряла новые высоты и скорости. Серийное производство одному институту было не потянуть, и в октябре 1952 года инженер Александр Бойко создал специальный цех на заводе №918 в подмосковном Томилино. Ныне это предприятие известно как НПП «Звезда». Именно там был создан скафандр для Юрия Гагарина.

Первые полёты

Когда в конце 1950-х годов советские инженеры-конструкторы приступили к проектированию первого космического корабля «Восток», они изначально планировали, что человек полетит в космос без скафандра. Пилота должны были поместить в герметичный контейнер, который выстреливался бы из спускаемого аппарата перед приземлением. Однако такая схема оказалась громоздкой и требовала длительных испытаний, поэтому в августе 1960 года бюро Сергея Королёва переработало внутреннюю компоновку «Востока», заменив контейнер катапультируемым креслом. Соответственно, для защиты будущего космонавта в случае разгерметизации требовалось быстро создать подходящий костюм. Времени на стыковку скафандра с бортовыми системами не оставалось, поэтому решили сделать систему жизнеобеспечения, размещаемую непосредственно в кресле.Скафандр, получивший обозначение СК-1, был основан на высотном костюме «Воркута», который предназначался для пилотов истребителя-перехватчика Су-9. Только шлем пришлось полностью переделать. Например, в нём был установлен специальный механизм, управляемый датчиком давления: если оно резко падало, механизм мгновенно захлопывал прозрачное забрало.

Каждый скафандр изготавливался по индивидуальной мерке. К первому космическому полёту «обшить» весь отряд космонавтов, в то время состоявший из двадцати человек, не получалось. Поэтому сначала выделили шестерых, которые показали наилучший уровень подготовки, а затем — тройку «лидеров»: Юрия Гагарина, Германа Титова и Григория Нелюбова. Для них скафандры изготовили в первую очередь.Один из скафандров СК-1 побывал на орбите раньше космонавтов. Во время беспилотных испытательных запусков корабля «Восток», проведённых 9 и 25 марта 1961 года, на борту вместе с подопытными дворнягами находился человекоподобный манекен в скафандре, прозванный «Иваном Ивановичем». В его груди была установлена клетка с мышами и морскими свинками. Под прозрачное забрало шлема положили табличку с надписью «Макет», чтобы случайные свидетели приземления не приняли его за инопланетное вторжение.Скафандр СК-1 использовался в пяти пилотируемых полётах кораблей «Восток». Только для полёта «Востока-6», в кабине которого находилась Валентина Терешкова, был создан скафандр СК-2, учитывающий особенности женской анатомии.

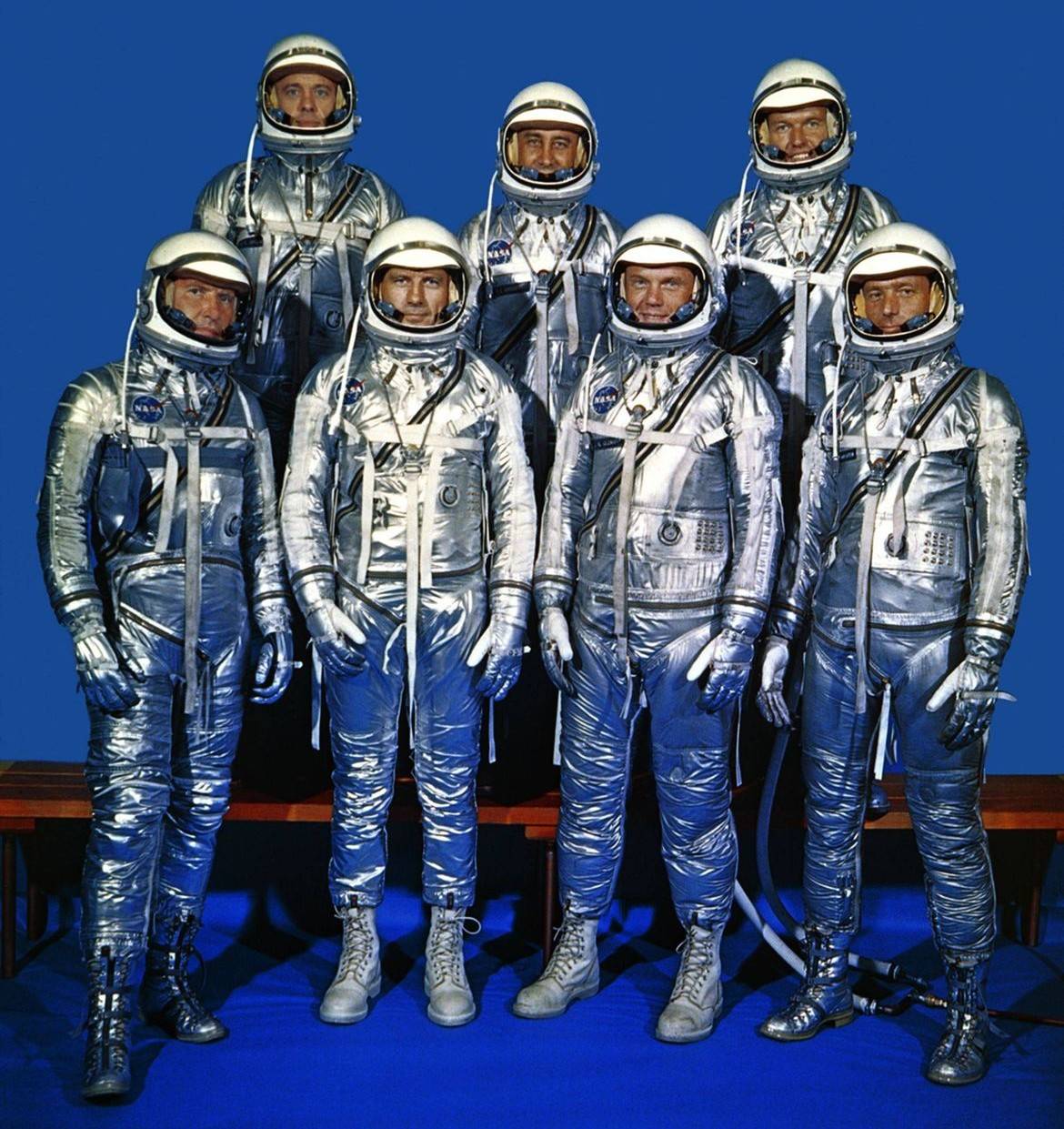

Американские конструкторы программы «Меркурий» пошли по пути конкурентов. Однако были и отличия, которые следовало учесть: маленькая капсула их корабля не позволяла долго оставаться на орбите, а в первые запуски должна была всего лишь достичь границы космического пространства. Скафандр Navy Mark IV был создан Расселом Колли для пилотов военно-морской авиации, причём он выгодно отличался от других моделей гибкостью и сравнительно небольшим весом. Чтобы адаптировать скафандр к космическому кораблю, пришлось внести несколько изменений — прежде всего в устройство шлема. У каждого астронавта было три индивидуальных скафандра: для обучения, для полёта и резервный.Скафандр программы «Меркурий» продемонстрировал свою надёжность. Только однажды, когда капсула «Меркурия-4» начала тонуть после приводнения, скафандр едва не погубил Вирджила Гриссома — астронавт едва успел отсоединиться от системы жизнеобеспечения корабля и выбраться наружу.

Выход в открытый космос

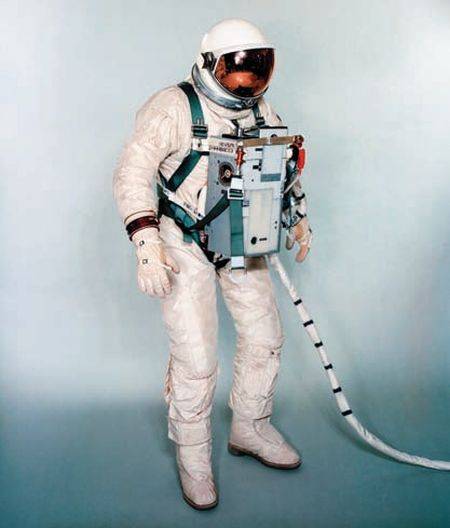

Первые скафандры были аварийно-спасательными, присоединялись к системе жизнеобеспечения корабля и не позволяли выйти в открытый космос. Специалисты понимали, что если космическая экспансия продолжится, то одним из обязательных этапов станет создание автономного скафандра, в котором можно будет работать в открытом космосе.Сначала под свою новую пилотируемую программу «Джемини» американцы хотели доработать «меркурианский» скафандр Mark IV, но к тому моменту был полностью готов высотный герметичный костюм G3C, созданный под проект ракетоплана Х-15, — его и взяли за основу. Всего в ходе полётов «Джемини» использовались три модификации — G3C, G4C и G5C, причём для выхода в открытый космос были пригодны только скафандры G4C. Все скафандры были подключены к системе жизнеобеспечения корабля, однако на случай проблем было предусмотрено автономное устройство ELSS, ресурсов которого хватало на поддержку астронавта в течение получаса. Впрочем, астронавтам не пришлось им воспользоваться.Именно в скафандре G4C совершил выход в открытый космос Эдвард Уайт, пилот корабля «Джемини-4». Произошло это 3 июня 1965 года. Но к тому времени он не был первым — за два с половиной месяца до Уайта в свободный полёт рядом с кораблём «Восход-2» отправился Алексей Леонов.

Корабли «Восход» создавались для достижения космических рекордов. В частности, на «Восходе-1» в космос впервые полетел экипаж из трёх космонавтов — для этого из шарообразного спускаемого аппарата удалили катапультируемое кресло, а сами космонавты отправились в полёт без скафандров. Корабль «Восход-2» готовили для выхода одного из членов экипажа в открытый космос, и тут без герметичного костюма было не обойтись.Специально для исторического полёта был разработан скафандр «Беркут». В отличие от СК-1, новый костюм имел вторую герметичную оболочку, шлем со светофильтром и заплечный ранец с кислородными баллонами, запаса которых хватало на 45 минут. Кроме того, космонавт был соединён с кораблём семиметровым фалом, в состав которого входили амортизирующее устройство, стальной трос, шланг аварийной подачи кислорода и электрические провода.Космический корабль «Восход-2» стартовал 18 марта 1965 года, и в начале второго витка Алексей Леонов покинул борт. Тут же командир экипажа Павел Беляев торжественно объявил на весь мир: «Внимание! Человек вышел в космическое пространство!» Изображение парящего на фоне Земли космонавта транслировалось по всем телеканалам. Леонов находился в пустоте 23 минуты 41 секунду.

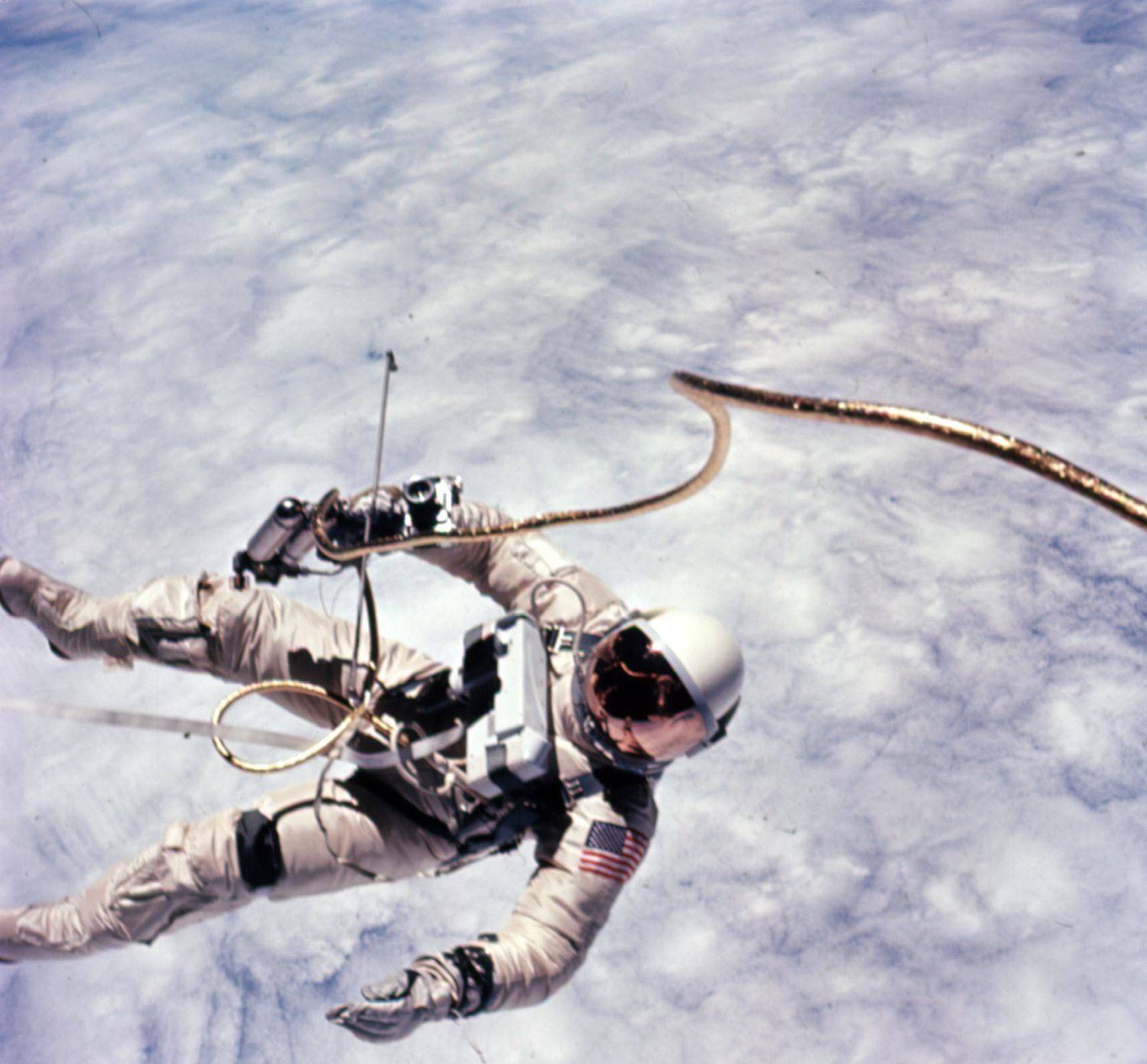

Хотя американцы уступили первенство, они быстро и заметно обогнали советских конкурентов по количеству выходов в открытый космос. Операции вне корабля осуществлялись во время полётов «Джемини-4, -9, -10, -11, 12». Следующий советский выход состоялся только в январе 1969 года. В том же году американцы высадились на Луну.

Рекорды в вакууме

Сегодня выходами в космос никого не удивишь: на конец августа 2013 года зафиксировано 362 выхода общей продолжительностью 1981 час 51 минута (82,5 суток, почти три месяца). И всё же здесь есть свои рекорды.Абсолютным рекордсменом по количеству часов, проведённых в открытом космосе, вот уже много лет остаётся российский космонавт Анатолий Соловьёв — он совершил 16 выходов общей продолжительностью 78 часов 46 минут. На втором месте — американец Майкл Лопес-Алегриа; он совершил 10 выходов общей продолжительностью 67 часов 40 минут.Самым длительным стал выход американцев Джеймса Восса и Сьюзан Хелмс 11 марта 2001 года, продолжавшийся 8 часов 56 минут.Максимальное количество выходов за один полёт — семь; этот рекорд принадлежит россиянину Сергею Крикалёву.Дольше всех на поверхности Луны находились астронавты «Аполлона-17» Юджин Сернан и Харрисон Шмитт: за три выхода в декабре 1972 года они провели там 22 часа 4 минуты.Если сравнивать не космонавтов, а страны, то здесь безусловно лидируют США: 224 выхода, 1365 часов 53 минуты вне корабля.

Скафандры для Луны

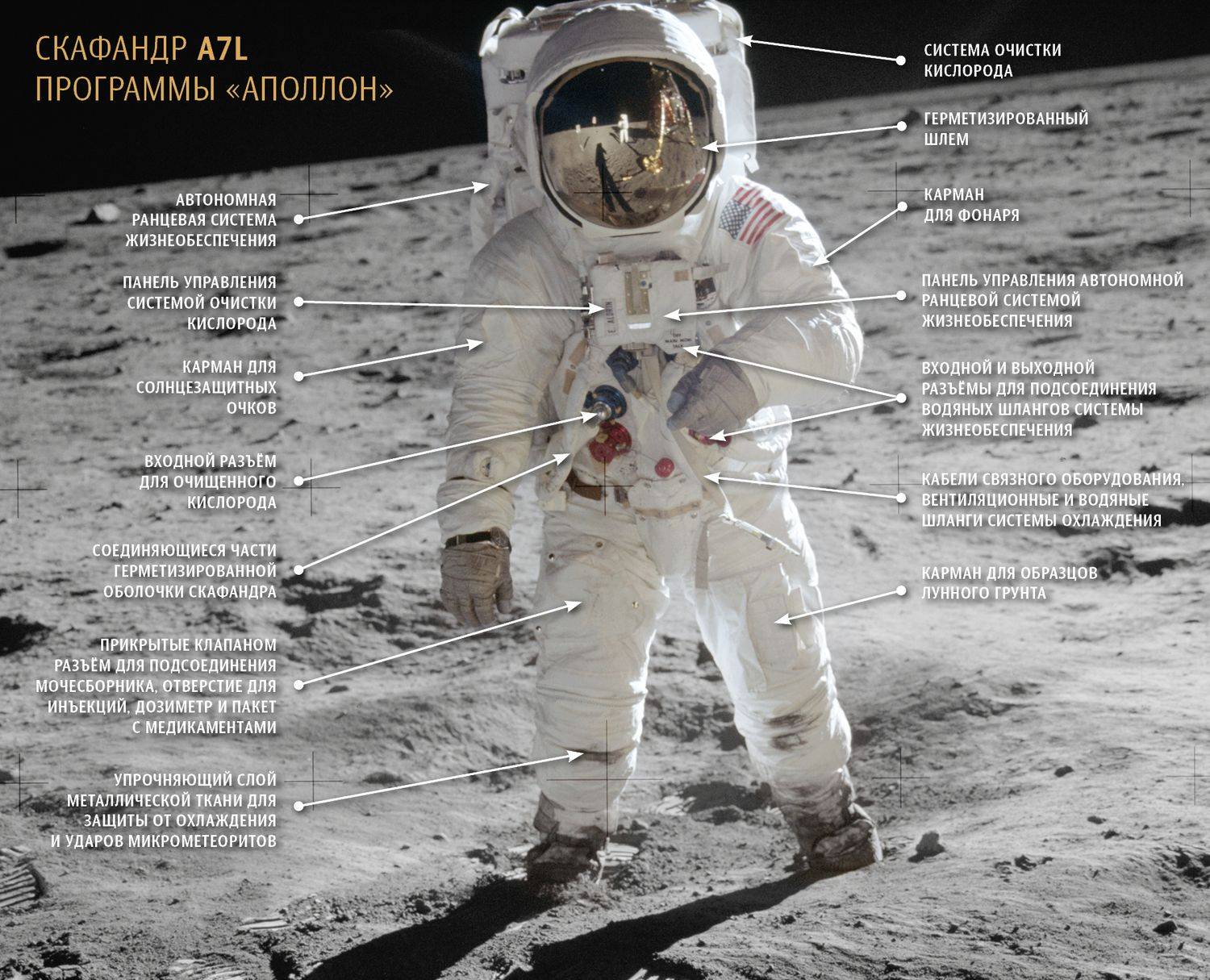

На Луне требовались совсем другие скафандры, нежели на земной орбите. Скафандр должен был стать полностью автономным и позволять человеку работать вне корабля несколько часов. Он должен был обеспечить защиту от микрометеоритов и, главное, от перегрева под прямыми солнечными лучами, ведь высадки планировались в лунные дни. Кроме того, в NASA построили специальный наклонный стенд, чтобы выяснить, как пониженная гравитация влияет на движение астронавтов. Оказалось, что характер ходьбы резко меняется.Скафандр для полёта на Луну совершенствовался в ходе всей программы «Аполлон». Первый вариант A5L не удовлетворил заказчика, и вскоре появился скафандр A6L, куда была добавлена теплоизоляционная оболочка. После пожара 27 января 1967 года на корабле «Аполлон-1», приведшего к гибели трёх астронавтов (в том числе упомянутых выше Эдварда Уайта и Вирджила Гриссома), скафандр доработали до огнестойкой версии A7L.По своей конструкции A7L был цельным, многослойным костюмом, закрывавшим туловище и конечности, с гибкими сочленениями, сделанными из резины. Металлические кольца на вороте и манжетах рукавов предназначались для установки герметичных перчаток и «шлема-аквариума». Все скафандры имели вертикальную «молнию», которая шла от шеи до паха. A7L обеспечивал четырёхчасовую работу астронавтов на Луне. На всякий случай в ранце находился ещё и резервный блок жизнеобеспечения, рассчитанный на полчаса. Именно в скафандрах A7L астронавты Нил Армстронг и Эдвин Олдрин ступили на Луну 21 июля 1969 года.В трёх последних полётах лунной программы использовались скафандры A7LB. Они отличались двумя новыми сочленениями на шее и поясе — такая доработка понадобилась для того, чтобы облегчить вождение лунного автомобиля. Позднее этот вариант скафандров использовался на американской орбитальной станции «Скайлэб» и при международном полёте «Союз-Аполлон».

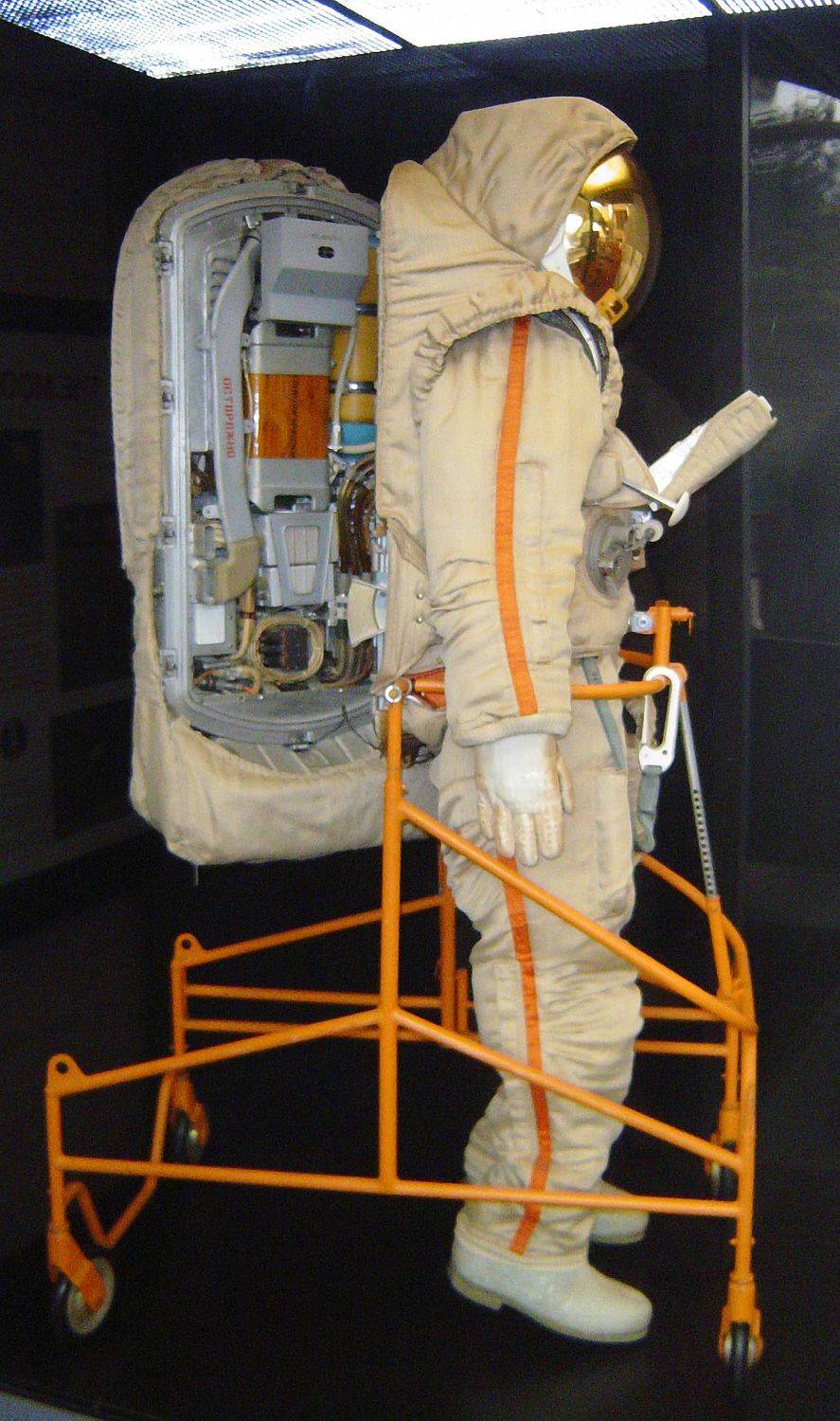

Советские космонавты тоже собирались на Луну. И для них приготовили скафандр «Кречет». Поскольку по задумке высаживаться на поверхность должен был только один член экипажа, для скафандра выбрали полужёсткий вариант — с дверцей на спине. Космонавт должен был не надевать костюм, как в американском варианте, а буквально влезать в него. Специальная система тросиков и боковой рычаг позволяли закрыть за собой крышку. Вся система жизнеобеспечения располагалась в откидной дверце и работала не снаружи, как у американцев, а в нормальной внутренней атмосфере, что упрощало конструкцию. Хотя «Кречет» так и не побывал на Луне, наработки по нему использовались при создании других моделей.

Хищные птицы космоса

В 1967 году начались полёты новых советских кораблей «Союз». Они должны были стать основным транспортным средством при создании долговременных орбитальных станций, поэтому потенциальное время, которое человек должен был провести вне корабля, неизбежно увеличивалось.Скафандр «Ястреб» был в основном похож на «Беркут», который использовался на корабле «Восход-2». Различия были в системе жизнеобеспечения: теперь дыхательная смесь циркулировала внутри скафандра по замкнутому контуру, где очищалась от углекислоты и вредных примесей, подпитывалась кислородом и охлаждалась. В «Ястребах» космонавты Алексей Елисеев и Евгений Хрунов переходили из корабля в корабль во время полётов «Союза-4» и «Союза-5» в январе 1969 года.На орбитальные станции космонавты летали без спасательных скафандров — за счёт этого удавалось увеличить запасы на борту корабля. Но однажды космос не простил такой вольности: в июне 1971 года из-за разгерметизации погибли Георгий Добровольский, Владислав Волков и Виктор Пацаев. Конструкторам пришлось срочно создавать новый спасательный скафандр «Сокол-К». Первый полёт в этих скафандрах был проведён в сентябре 1973 года на «Союзе-12». С тех пор космонавты, отправляясь в полёт на отечественных кораблях «Союз», всегда используют варианты «Сокола».Примечательно, что скафандры «Сокол-КВ2» были приобретены китайскими торговыми представителями, после чего в Китае появился собственный космический костюм, именуемый, как и пилотируемый корабль, «Шэньчжоу» и очень похожий на российский образец. В таком скафандре отправился на орбиту первый тайконавт Ян Ливэй.

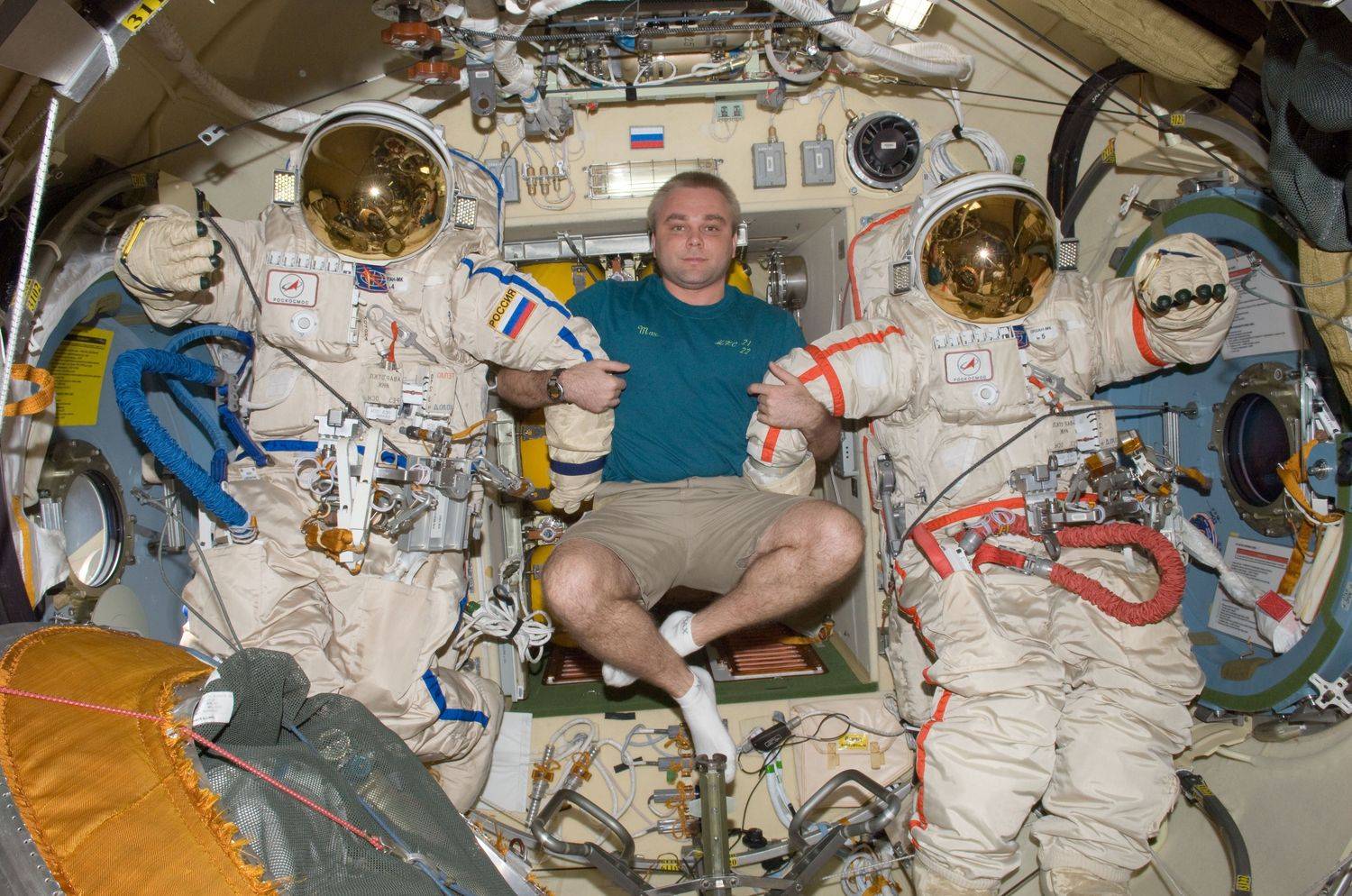

Для выхода в открытый космос скафандры из серии «Сокол» не годились, поэтому, когда Советский Союз начал запускать орбитальные станции, позволяющие сооружать различные модули, понадобился и соответствующий защитный костюм. Им стал «Орлан» — автономный полужёсткий скафандр, созданный на основе лунного «Кречета». В «Орлан» тоже надо было залезать через дверцу в спине. Кроме того, создатели этих скафандров сумели сделать их универсальными: теперь штанины и рукава подгонялись под рост космонавта.«Орлан-Д» впервые был опробован в открытом космосе в декабре 1977 года на орбитальной станции «Салют-6». С тех пор эти скафандры в разных модификациях использовались на «Салютах», комплексе «Мир» и Международной космической станции (МКС). Космонавты благодаря скафандру могут поддерживать связь друг с другом, с самой станцией и с Землёй.

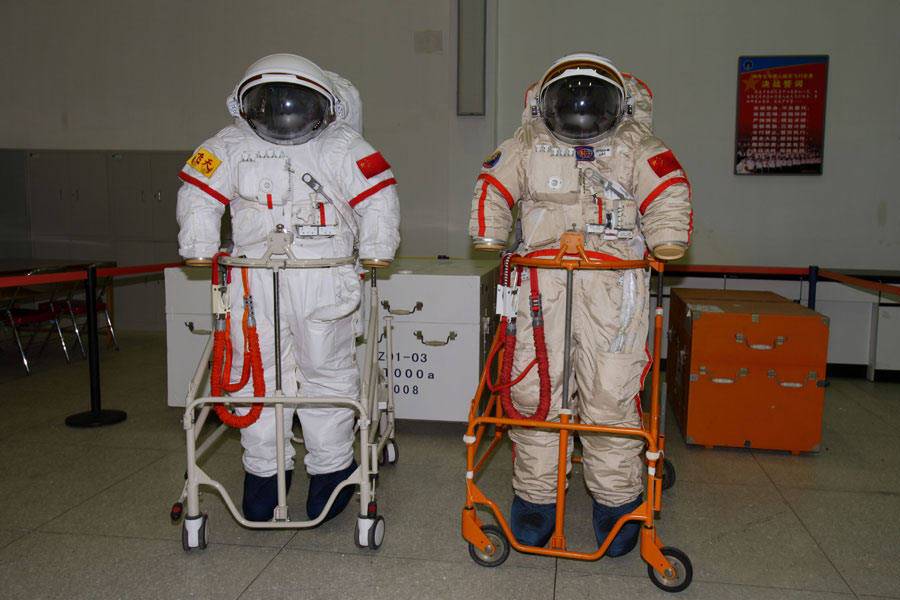

Скафандры серии «Орлан» оказались настолько хороши, что китайцы сделали по их образцу свой «Фэйтянь» для выхода в открытый космос. 27 сентября 2008 года эту операцию в ходе полёта корабля «Шэньчжоу-7» проделал тайконавт Чжай Чжиган. Характерно, что при выходе его страховал напарник Лю Бомин в купленном у России «Орлане-М».

Опасный космос

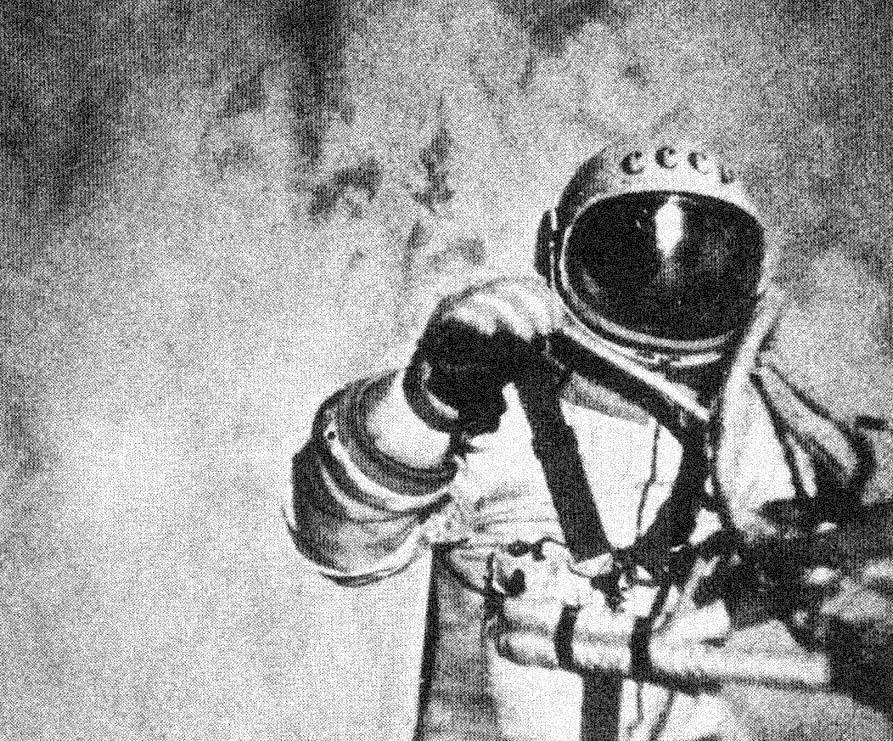

Выход в открытый космос опасен по множеству причин: глубокий вакуум, экстремальные температуры, солнечная радиация, космический мусор и микрометеориты. Серьёзную опасность представляет и удаление от космического корабля.Первый опасный инцидент произошёл ещё с Алексеем Леоновым в марте 1965 года. Выполнив программу, космонавт не смог вернуться на корабль из-за того, что его скафандр раздулся. Совершив несколько попыток войти в шлюз ногами вперёд, Леонов решил развернуться. При этом он снизил уровень избыточного давления в скафандре до критического, что позволило ему втиснуться в шлюзовую камеру.Инцидент с повреждением скафандра произошёл при полёте шаттла «Атлантис» в апреле 1991 года (миссия STS-37). Маленький прут проколол перчатку астронавта Джерри Росса. По счастливой случайности разгерметизации не произошло — прут застрял и «запечатал» образовавшееся отверстие. Прокол даже не заметили до тех пор, пока астронавты не вернулись на корабль и не начали проверку скафандров.Ещё один потенциально опасный случай произошёл 10 июля 2006 года во время второго выхода в открытый космос астронавтов шаттла «Дискавери» (полёт STS-121). От скафандра Пирса Селлерса отсоединилась специальная лебёдка, которая не давала астронавту улететь в пространство. Вовремя заметив проблему, Селлерс с напарником сумели прикрепить устройство обратно, и работа завершилась благополучно.

Скафандры будущего

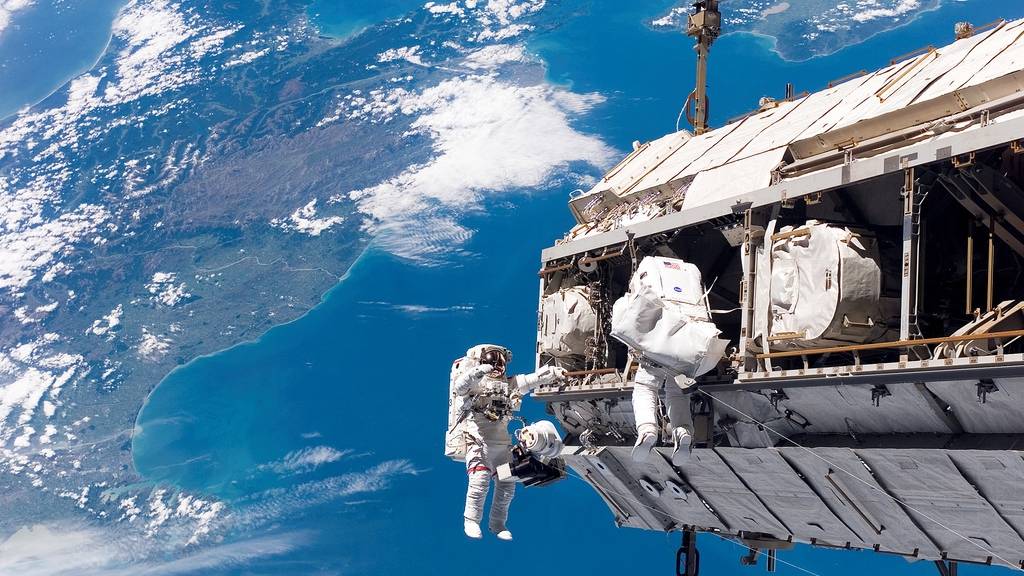

Под программу многоразовых космических кораблей «Спейс Шаттл» американцы разработали несколько скафандров. При испытаниях новой ракетно-космической системы астронавты облачались в SEES — спасательный скафандр, позаимствованный у военной авиации. В дальнейших полётах его сменил вариант LES, а затем — более совершенная модификация ACES.Для выходов в открытый космос был создан скафандр EMU. Он состоит из верхней жёсткой части и мягких штанов. Как и «Орлан», EMU могут многократно использовать разные космонавты. В нём можно спокойно работать в космосе семь часов, ещё полчаса даёт резервная система жизнеобеспечения. За состоянием скафандра следит специальная микропроцессорная система, которая предупреждает астронавта, если что-то идёт не так. Первый EMU побывал на орбите в апреле 1983 года на корабле «Челленджер». Сегодня скафандры этого типа активно используются на МКС наряду с российскими «Орланами».

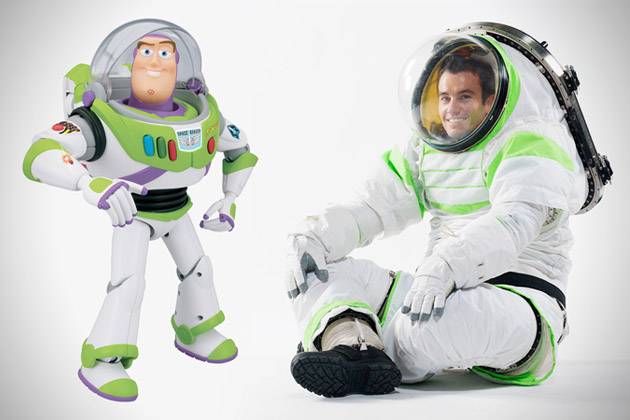

Американцы считают, что EMU морально устарел. Перспективная космическая программа NASA включает полёты на астероиды, возвращение на Луну и экспедицию на Марс. Поэтому необходим скафандр, который объединял бы в себе положительные качества спасательных и рабочих костюмов. Скорее всего, он будет с люком за спиной, позволяющим пристыковывать скафандр к станции или жилому модулю на поверхности планеты. Чтобы привести такой скафандр в рабочее состояние (включая герметизацию), требуются считаные минуты.Прототип скафандра Z-1 уже проходит испытания. За определённое внешнее сходство с костюмом известного мультипликационного персонажа его прозвали «скафандром Базза Лайтера».

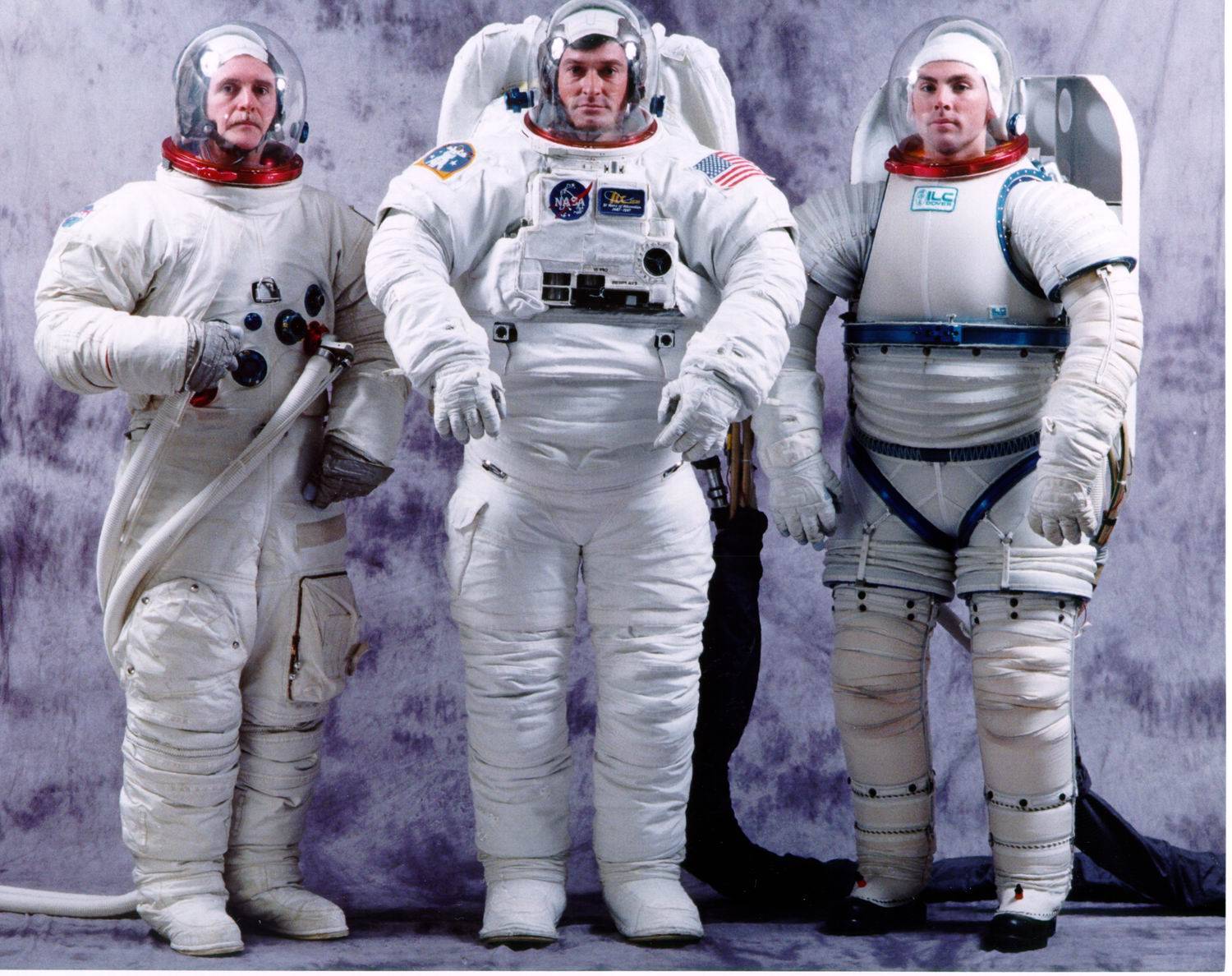

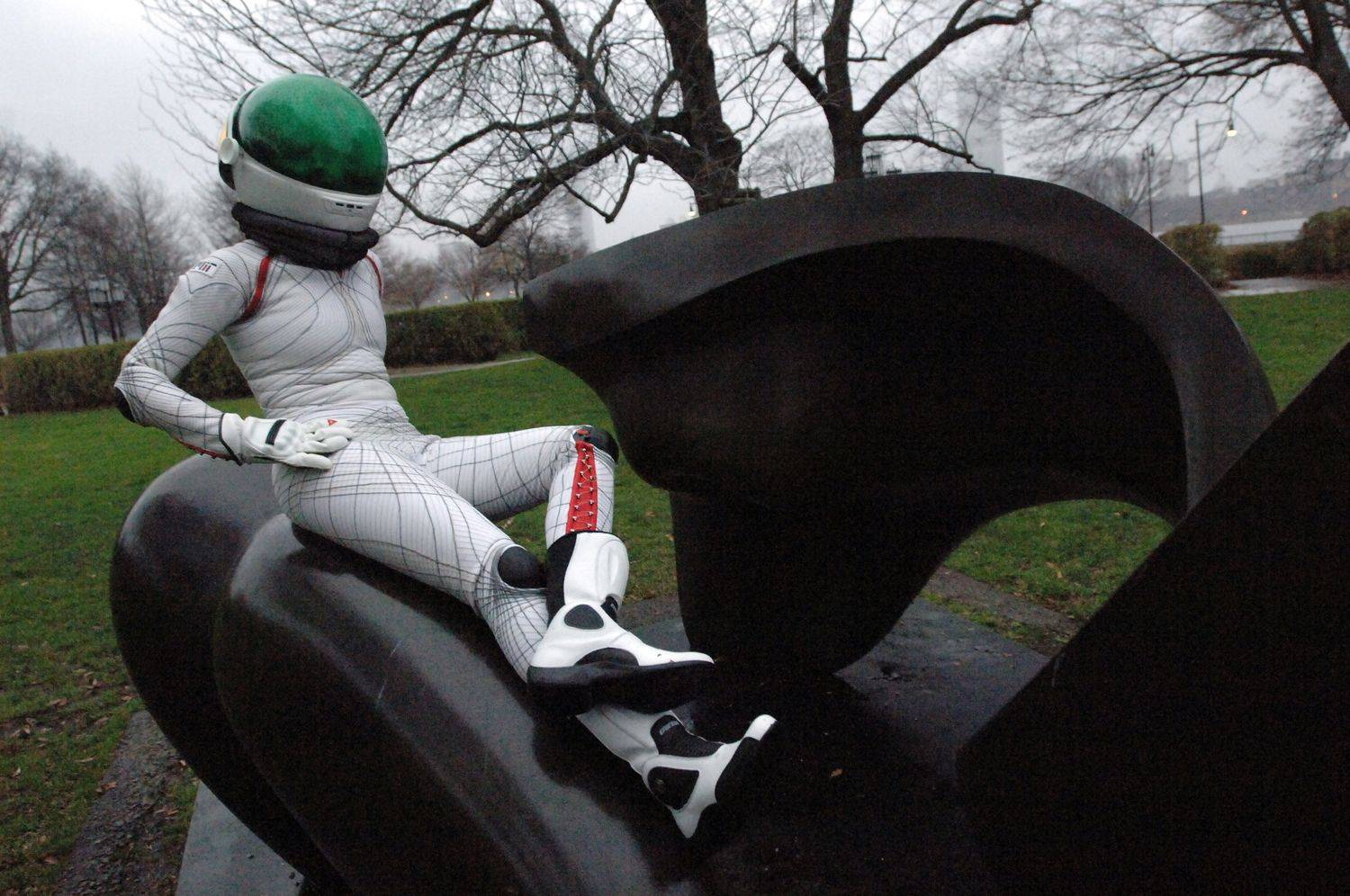

Специалисты пока не определились, в каком костюме человек впервые ступит на поверхность Красной планеты. Хотя Марс обладает атмосферой, она настолько разрежена, что легко пропускает солнечную радиацию, поэтому человек внутри скафандра должен быть хорошо защищён. Специалисты NASA рассматривают широкую палитру возможных вариантов: от тяжёлого жёсткого скафандра Mark III до лёгкого обтягивающего костюма Bio-Suit.

∗∗∗

Технологии изготовления скафандров будут развиваться. Костюмы для космоса станут умнее, элегантнее, изощрённее. Возможно, когда-нибудь появится универсальная оболочка, способная защитить человека в любой среде. Но и сегодня скафандры — уникальный продукт технологий, которые без преувеличения можно назвать фантастическими.
